Ce reportage peut aussi servir en cas de refection partielle , changement de soufflet , etc ...
Voir à ce sujet , en complément d'info , le reportage de Zorgulus présent aussi dans la RTP.

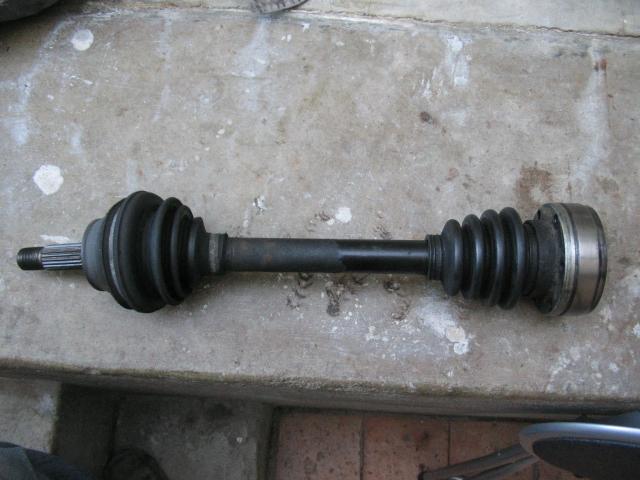

En fait je change les 2 articulations intérieures et extérieures du cardan , qu'on appelle joints homocinétiques, pour repartir sur de bonnes bases.

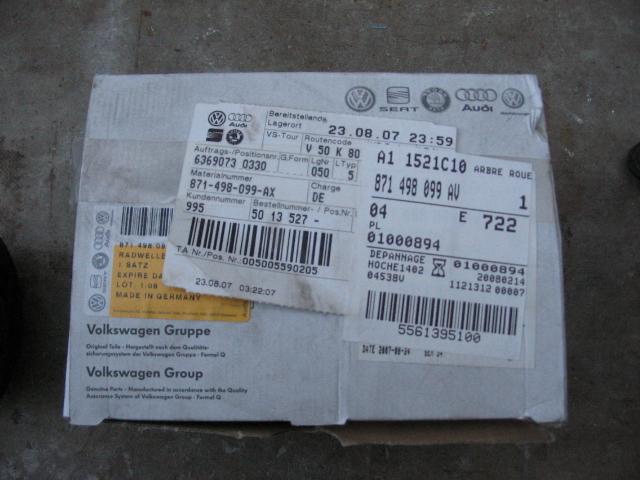

Pour ceci j'ai acheté un joint extérieur chez VW :
Et je récupère le joint intérieur d'un cardan long , neuf , dont l'extrêmité m'a déjà servi à rénover le cardan droit. Vous suivez ?

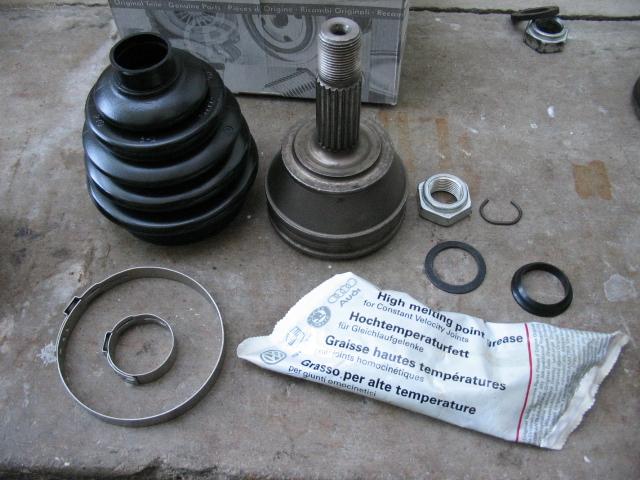

Le contenu du kit : le joint , le soufflet , la graisse spéciale, les diverses rondelles , clip etc , l'écrou de transmission ...

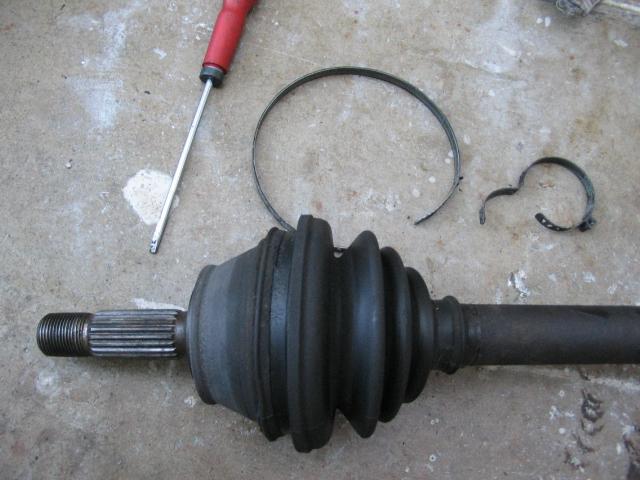

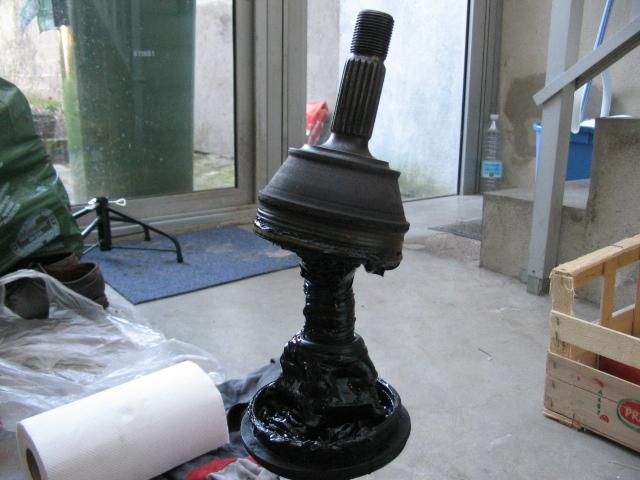

On commence par virer les colliers :
On peut dégager le soufflet vers le bas :
et chasser le joint de l'arbre :
Il faut taper à cet endroit , sur le métal plein , dans l'espace entre les billes. Par précaution je préfère taper avec un bout de règle en alu d'écolier qui me sert de chasse. Si je dérape , l'alu ne marquera pas l'acier ( je sais là on s'en fout puisque je change le joint , mais c'est utile dans les autres cas
) La tête vient assez façilement , attention à ne pas la laisser tomber dans les graviers dans le cas où ne la change pas.

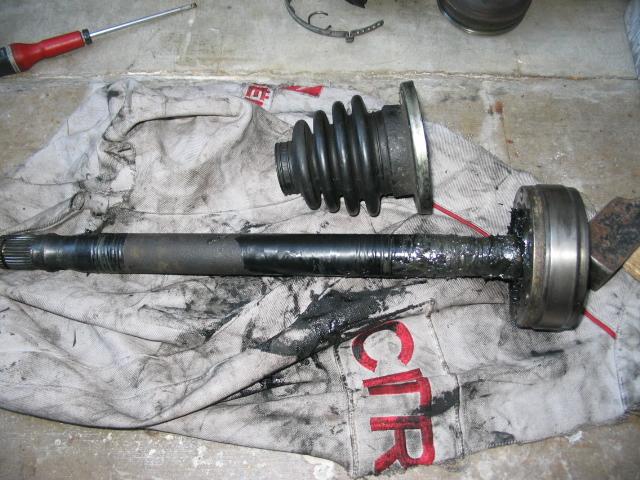

L'arbre , sans son joint :

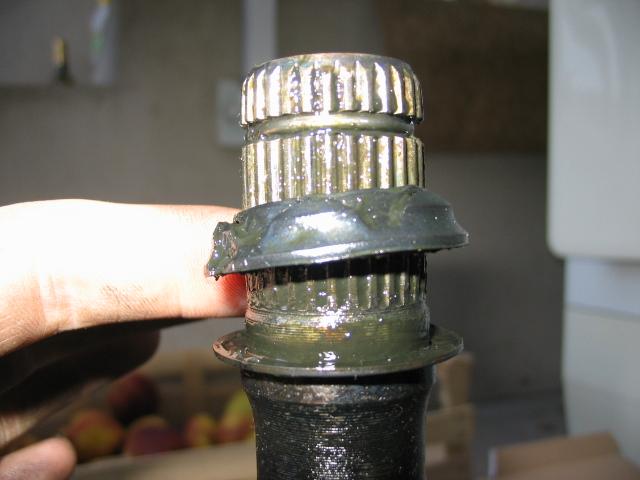

On peut noter la positions des élements :
On vire tout ça :
Ensuite on peut déshabiller l'autre côté :

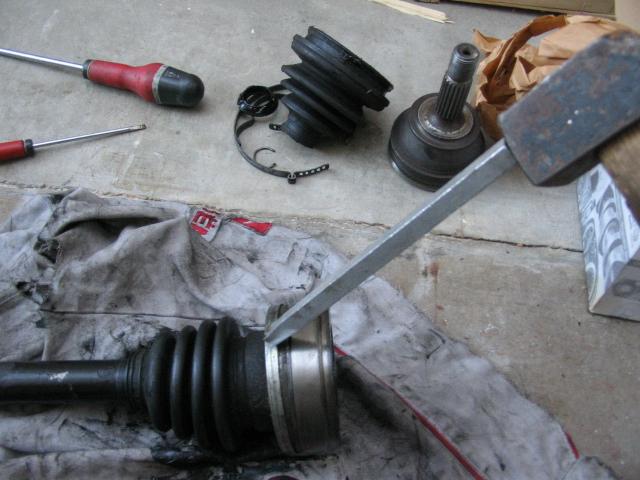

Toujours avec la chasse en alu , on vire le capuchon métallique du soufflet intérieur :

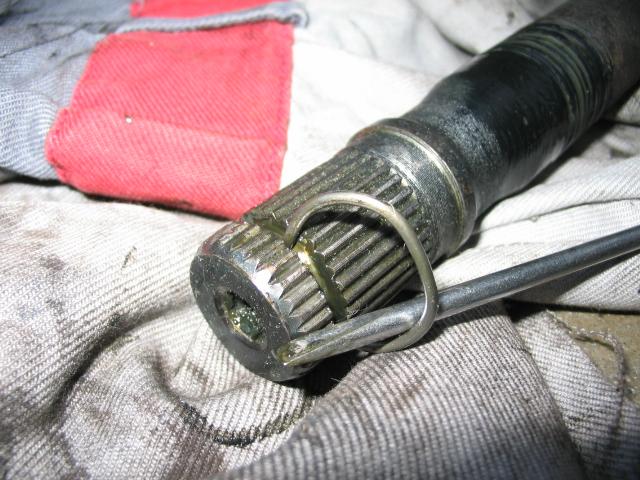

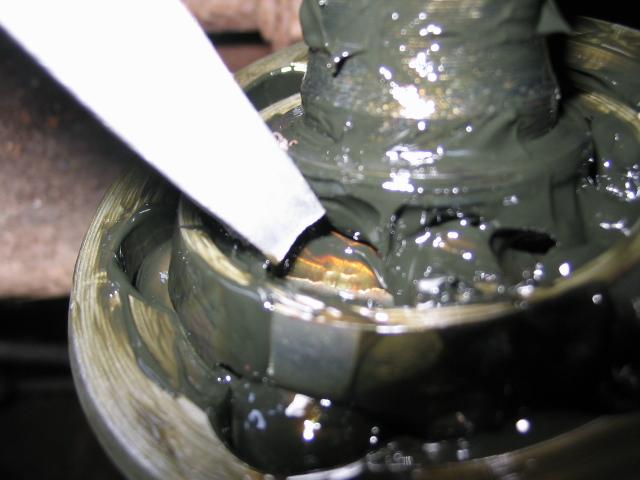

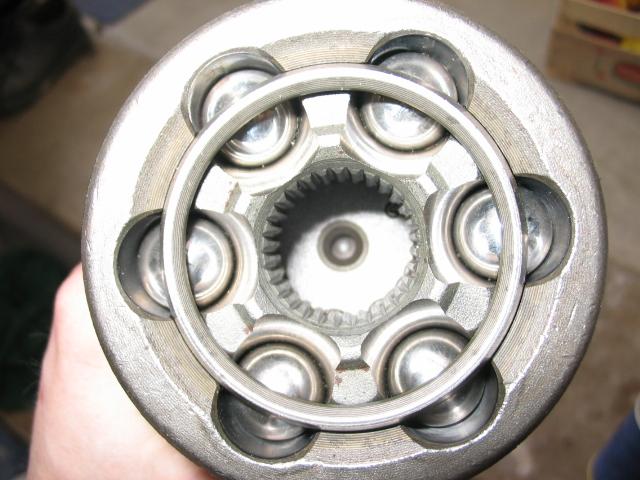

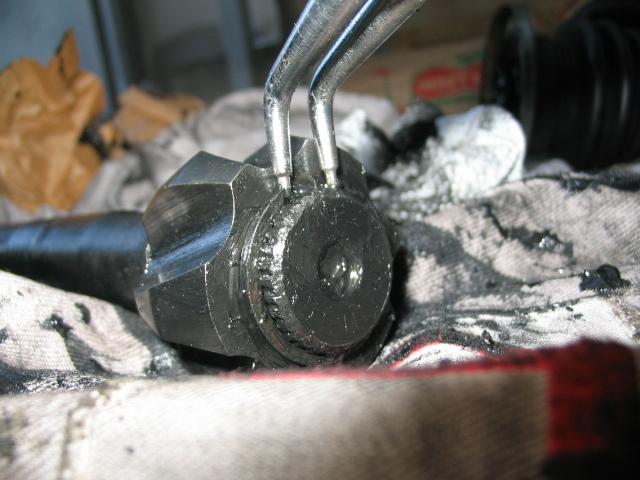

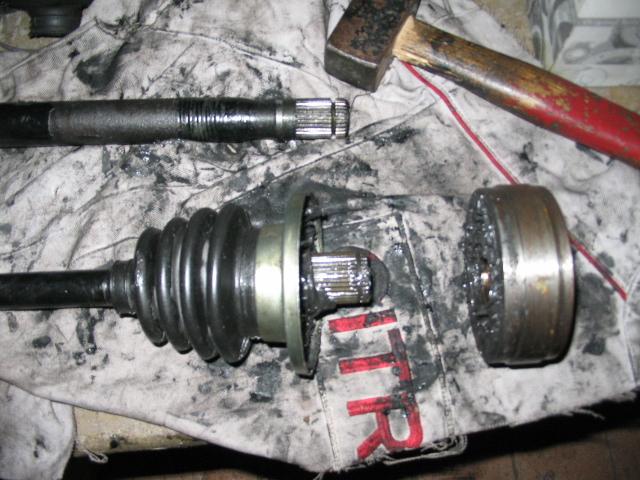

Pour virer le joint intérieur , y a un clip fendu à virer ( virer la graisse pour le voir ) :

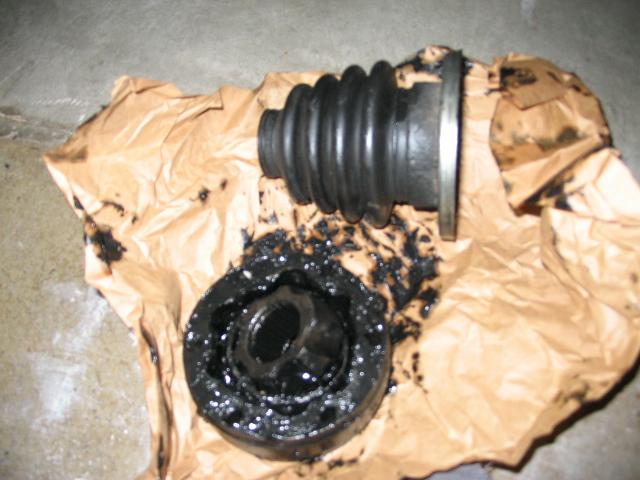

L'ancien joint :
Même démontage pour le joint neuf du cardan qui sert de banque de pièces :
Ensuite j'ai zappé quelques photos mais en gros , j'installe le nouveau joint à la place de l'ancien , je remets le clips fendu , je rempli de graisse ( 90 g normalement , là moins , puisque le joint neuf est déjà bourré de graisse ... neuve )

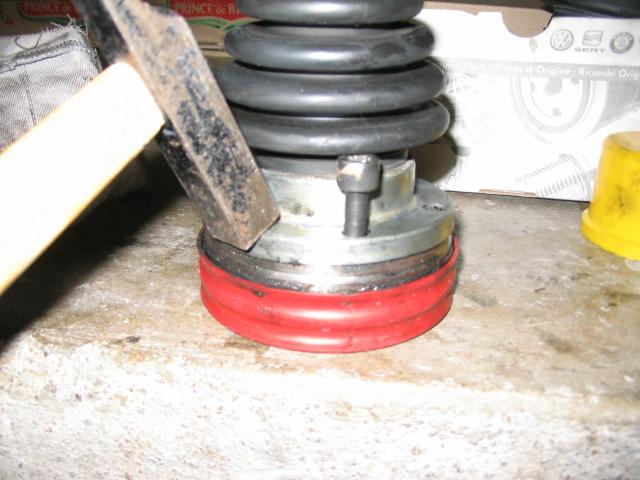

Plus qu' à bien refermer le capuchon métal en l'enfonçant au petit marteau/maillet , en prenant soin de glisser une ou deux vis dans les trous , pour centrer le truc ...

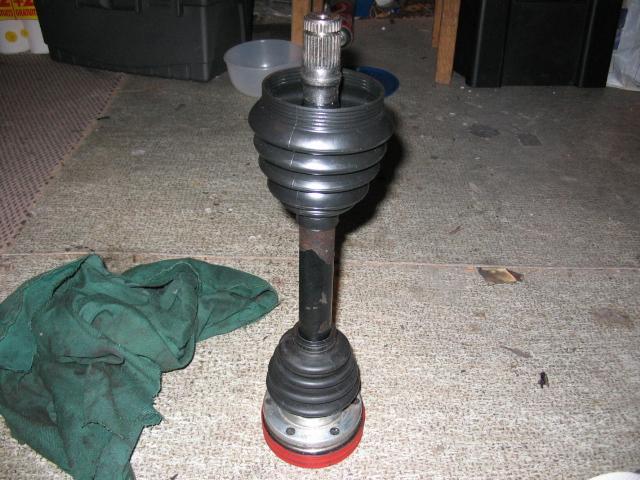

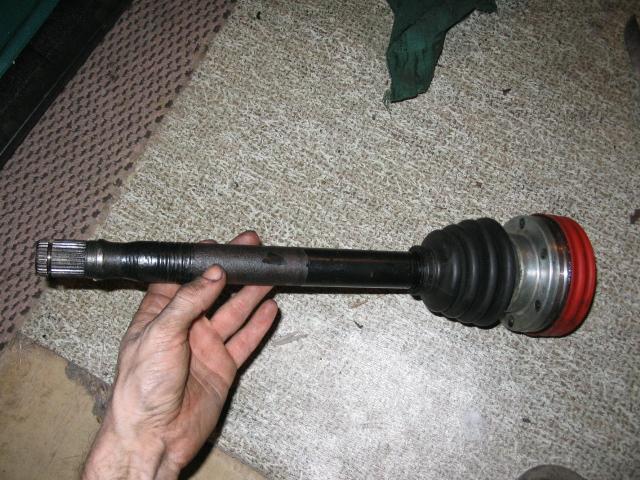

La moitié du boulot est fait :
Je glisse le soufflet neuf côté extérieur :
Puis la rondelle métal incurvée ( dans cette position et pas dans l'autre )
La bague plastique :

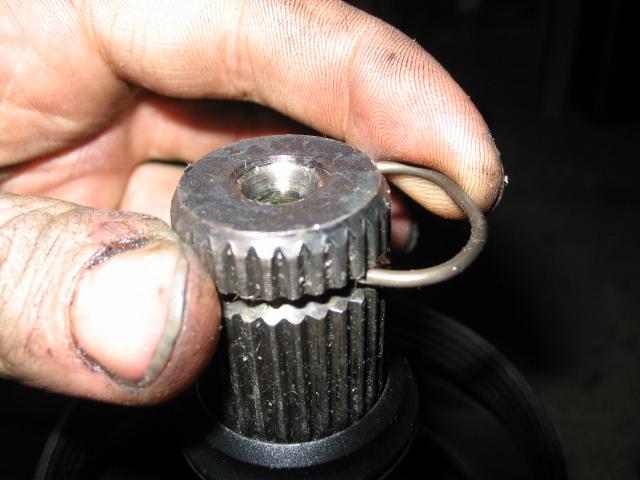

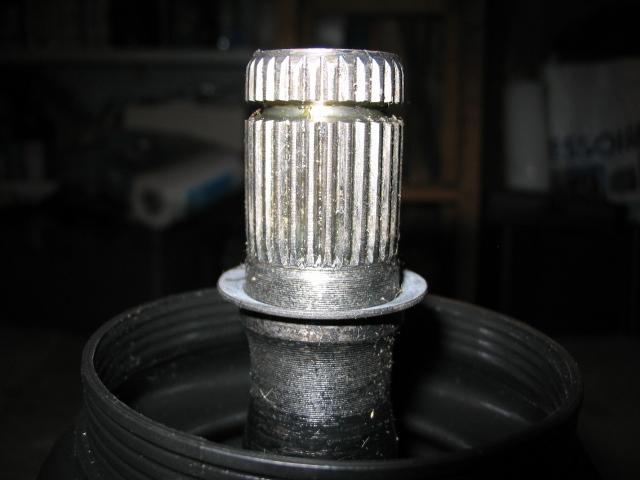

et le clip qui va maintenir le joint en place :

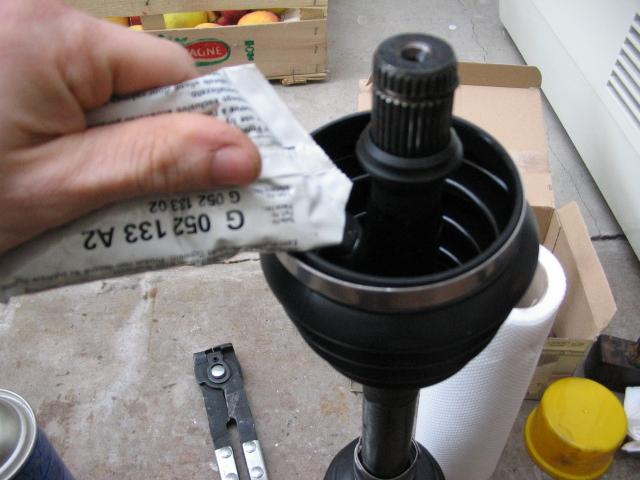

Ensuite remplissage de graisse dans le soufflet :

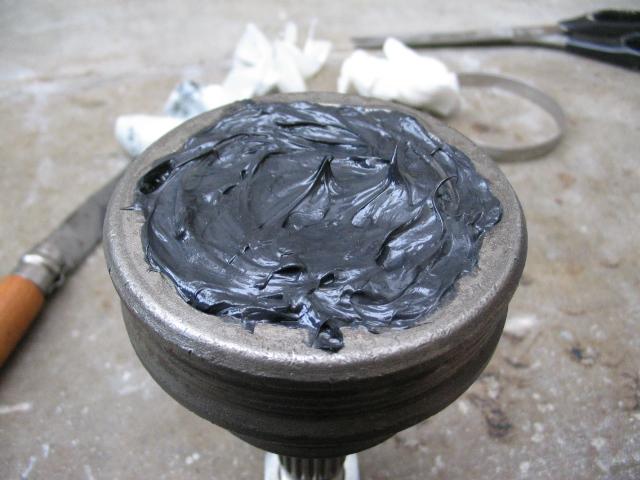

Dans le joint homocinétique neuf que voici :
Une fois que les 90 grs de graisse y sont passés , on peut monter le joint sur l'arbre :

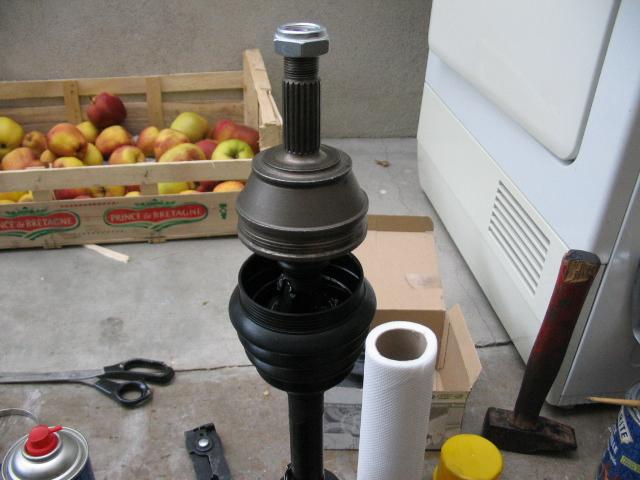

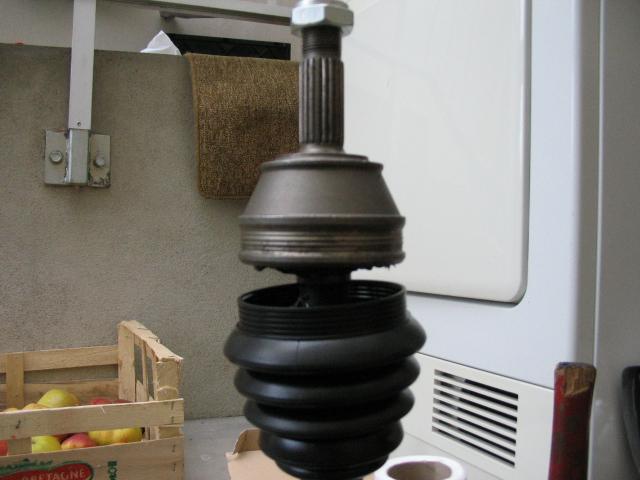

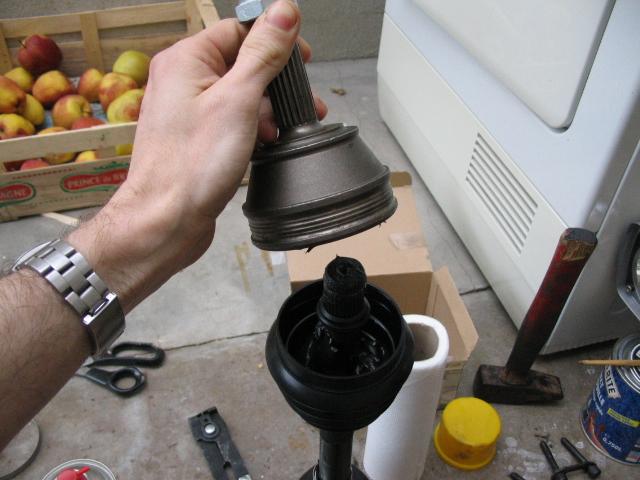

On l'engage dessus déjà :
Puis un ou deux coups de maillet et ça rentre :
Je remonte le soufflet jusqu'au joint ( en prenant compte des repères qui sont en sur-épaisseur , sur l'arbre du cardan )

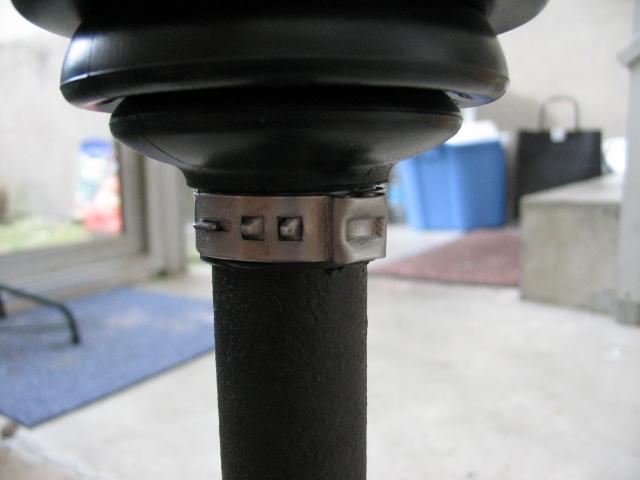

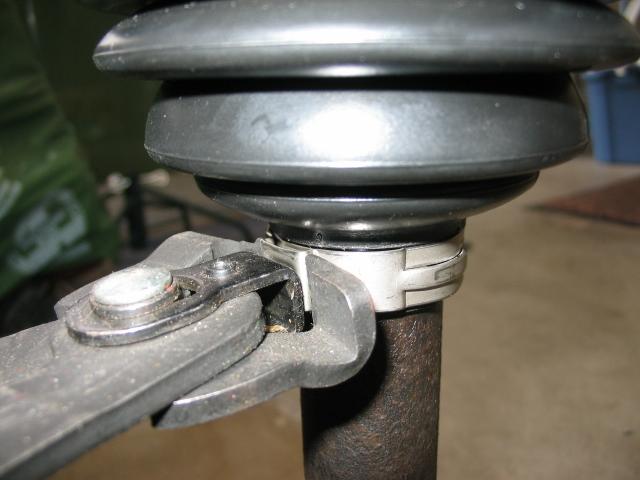

Serrage des colliers ( là c'est la pince spéciale , mais une paire de tenailles fait l'affaire )

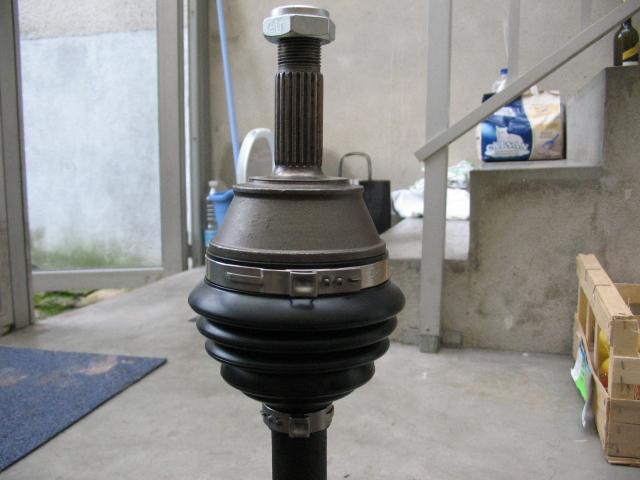

Et voilà un cardan quasi neuf ( manquerait une peinture mais là peux pas
)
